電力電纜的基本結構

發布時間:2022-06-22訪問人數: 1585

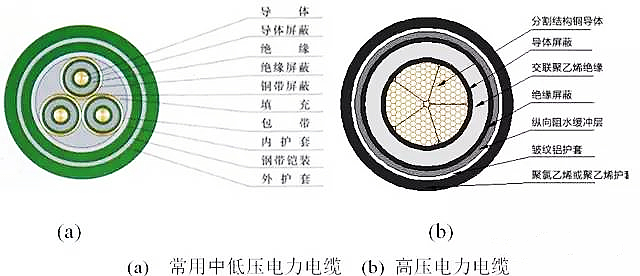

電力電纜的基本結構
線芯
① 作用是用來傳輸電能,常用材料為銅、鋁。
② 截面積(計量單位平方毫米):為了便于制造和使用電纜的截面采取標準系列規格,我國的規定是:2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200、1400、1600、2000、2500等。
③ 線芯結構:采取多根細絲絞合成束,之后經過模具進行壓緊,使緊壓系數從0.73提高到0.9以上,有利于進行壓接連接。
④ 電纜導體電阻:導體本身具有電阻,通過電流時會發熱,其溫升數值是限制電纜載流量的關鍵因素。我們希望導體的電阻越小越好。
導體屏蔽層(也稱內屏蔽層、內半導電層)
① 導體屏蔽層是擠包在電纜導體上的非金屬層,與導體等電位,體積電阻率為100~1000Ω?m。與導體等電位。
② 一般情況3kV及以下低壓電纜沒有導體屏蔽層,6kV及以上的中高壓電纜都必須有導體屏蔽層。
③ 導體屏蔽層主要作用:消除導體表面的坑洼不平;消除導體表面的尖端效應;消除導體與絕緣之間的孔隙;使導體與絕緣之間緊密的接觸;改善導體周邊的電場分布;對于交聯電纜導體屏蔽層還具有抑制電樹生長和熱屏蔽作用。
絕緣層(也稱主絕緣)
① 電纜主絕緣具有耐受系統電壓的特定功能,在電纜使用壽命周期內,要長期承受額定電壓和系統故障時的過電壓,雷電沖擊電壓,保證在工作發熱狀態下不發生相對地或相間的擊穿短路。因此主絕緣材料是電纜的質量關鍵。
② 交聯聚乙烯是一種良好的絕緣材料,現在得到廣泛的應用,其顏色為青白色半透明。其特性是:較高的絕緣電阻;能夠耐受較高的工頻、脈沖電場擊穿強度;較低的介質損失角正切值;化學性能穩定;耐熱性能好,長期允許運行溫度90℃;良好的機械性能,易于加工和工藝處理。
絕緣屏蔽層(也稱外屏蔽層、外半導電層)
①  絕緣屏蔽層是擠包在電纜主絕緣上的非金屬層,其材料也是交聯材料,具有半導電的性質,體積電阻率為500~1000 Ω?m。與接地保護等電位。
② 一般情況3kV及以下低壓電纜沒有絕緣屏蔽層,6kV及以上的中高壓電纜都必須有絕緣屏蔽層。
③ 絕緣屏蔽層的作用:電纜主絕緣與接地金屬屏蔽之間的過渡,使之有緊密的接觸,消除絕緣與接地導體之間的孔隙;消除接地銅帶表面的尖端效應;改善絕緣表面周邊的電場分布。
④ 絕緣屏蔽按照工藝分為可剝離型和不可剝離型,一般中壓電纜,35kV及以下采用可剝離型,好的可剝離絕緣屏蔽具有良好的附著力,剝離后沒有半導電顆粒殘留。110kV及以上采用不可剝離型。不可剝離型屏蔽層與主絕緣的結合更緊密,施工工藝要求更高。
金屬屏蔽層
① 金屬屏蔽層包裹在絕緣屏蔽層外,金屬屏蔽層一般采用銅帶或銅絲,它是將電場限制在電纜內部,保護人身安全的關鍵結構。也是保護電纜免受外界電氣干擾的接地屏蔽層。
② 在系統發生接地或短路故障時,金屬屏蔽層是短路接地電流的通道,其截面積應根據系統短路容量、中性點接地方式計算確定,一般10kV系統計算屏蔽層截面積推薦不小于25平方毫米。
③ 在110kV及以上電纜線路中金屬屏蔽層是由金屬護套構成,既有電場屏蔽作用還有防水密封功能,同時還兼有機械保護功能。
④ 金屬護套的材料和結構一般采用波紋鋁護套;波紋銅護套;波紋不銹鋼護套;鉛護套等。另外有一種復合護套,是采用鋁箔貼在PVC、PE護套內的結構,在歐美的產品中使用較多。
鎧裝層
① 在內襯層外纏繞有金屬鎧裝層,一般采用雙層鍍鋅鋼帶鎧裝。其作用是保護電纜內部,防止在施工、運行過程中機械外力對電纜的損傷。也兼有接地防護的作用。
② 鎧裝層有多種結構,如鋼絲鎧裝,不銹鋼鎧裝,非金屬鎧裝等,用于特殊電纜結構。
外護套
① 這是電纜最外邊的保護,一般采用聚氯乙烯(PVC)聚乙烯(PE),都是絕緣材料,采用擠包成形。按照技術要求,一般采用的是阻燃聚氯乙烯(PVC)。適應冬季寒冷和夏季炎熱的要求,不開裂,不軟化。
② 外護套主要的作用是密封防止水分侵入,保護鎧裝層不受腐蝕,防止電纜故障引發的火災擴大。
③ 在外護套上還打印有電纜的特性信息,如規格、型號、生產年份、制造廠、連續計米長度等。
